At installere 100V multirum løsninger.

Og hvorfor?

100V LINE – GRUNDLÆGGENDE INSTALLATION
Når du designer dit system, skal du sørge for at planlægge både dit højttalerlayout og din kabelføring
Sørg for, at den samlede effekt af højttalertapningen ikke er mere end 90 % af forstærkerens samlede nominelle effekt.

Højttalerne skal tilsluttes parallelt, så installer kablet med dette i tankerne.
Tilslut højttalerne til kablet og sørg for, at de er faset korrekt, dit højttalerkabel kan være med andre farver end de kabler eller stik, der er indbygget i højttalerne, så vælg et simpelt fasesystem såsom rød til brun, blå til sort osv., hvis ikke rød til rød, brun til brun osv. er mulig.

Det sidste trin er at tilslutte højttalerkablet til forstærkeren, en simpel enkelt-zone forstærker vil generelt have flere udgangsforbindelser, for 100v linjesystemer vil du forbinde fra ‘com’ (communal) og ‘100v’ udgangene.

For multi-zone forstærkere er udgangene normalt mærket ‘zone 1’ og ‘zone 2’ osv., i dette tilfælde forbinder du hvert zonekabel til ‘com’-udgangen og derefter til den ønskede zone-udgang.

På dette tidspunkt bør du være klar til at teste systemet.

100V LINE – FORDELENE
Den grundlæggende fordel ved at vælge at installere et 100v Line PA-system er, at du kan tilslutte flere højttalere til en enkelt forstærker, der er fire hovedtyper af system, du kan vælge:

Grundlæggende enkeltzone
Multitapping
Multitapping med dæmper/ volumekontrol
Multi Zone forstærkersystem

Det er vigtigt, at du vælger det rigtige system til installationen, nedenfor har vi opstillet diagrammer med en guide til den anbefalede anvendelse for hver type system.

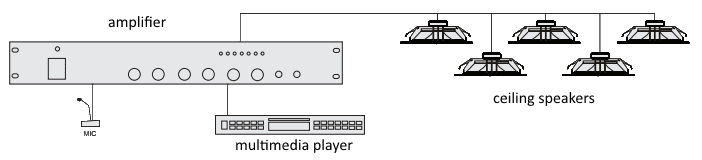

BASIS ENKELT ZONE
Et simpelt 100V-system, der er ideelt til enkeltzone-områder, såsom kontorer eller receptionsområder. Ved at erstatte loftshøjttalerne med fire hornhøjttalere kunne systemet bruges til udendørs rum, herunder garageforpladser eller godsgårde.

MULTITAPPING
Mange almindelige områder kan drage fordel af installation for at skræddersy det lydniveau, der leveres i forskellige rum inden for et installationssted, et klassisk eksempel på dette kunne være en skole eller et stort kontoranlæg.

Diagrammet beskriver et enkelt zonesystem med forskellige typer højttalere indstillet til forskellige strømudtag.

Den samlede watt for hver højttaler i installationen skal lægges sammen, dette kan derefter bruges til at vælge den korrekte forstærker til installationen.

Forstærkeren skal have en 10% højere effekt end det samlede wattforbrug på højttalerne.

MULTITAPPING MED EN DÆMPER/ VOLUMEKONTROL
Mange installationer vil kræve forskellige lydniveauer leveret i forskellige rum på tværs af et installationssted, hvor et klassisk eksempel kunne være en skole eller et stort kontoranlæg.

Ofte inden for installationer på tværs af store anlæg vil du have fordel af evnen til at justere lydstyrken eller endda slukke for højttalerne inden for enkelte område. For at lette dette kan du overveje at bruge dæmpere (volumenkontrolenheder).

Lydstyrkekontrollen skal vælges baseret på den samlede watt for de højttalere, der skal tilsluttes.

Diagrammet beskriver et enkelt zonesystem med forskellige typer højttalere indstillet til forskellige effektudtag, derudover viser diagrammet også et antal højttalere tilsluttet via en volumenkontrol.

Den samlede watt for hver højttaler i installationen skal lægges sammen, dette kan derefter bruges til at vælge den korrekte forstærker til installationen.

Forstærkeren skal have en 10 % højere output end det samlede wattforbrug fra direkte strømforsynede højttalere plus den samlede watt for dæmpere.

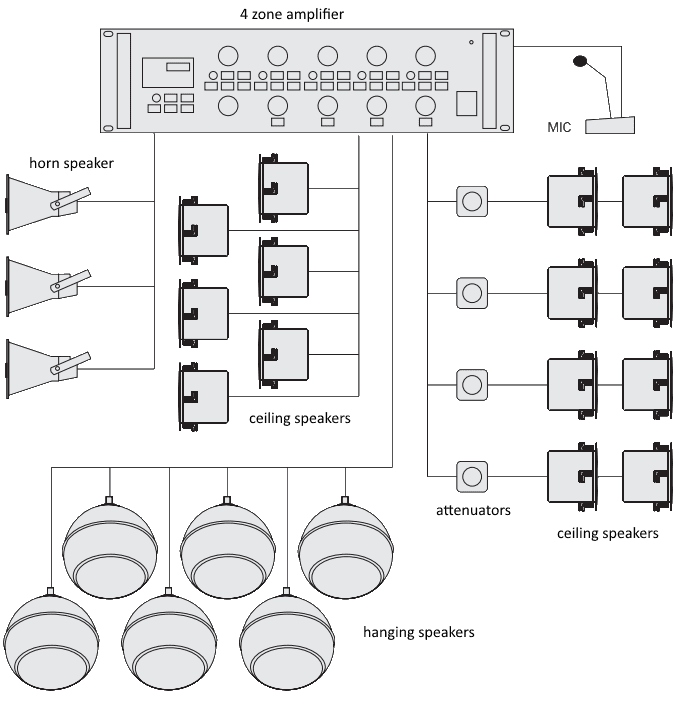

MULTI ZONE FORSTÆRKERSYSTEM
Store installationssteder kan ofte kræve et multi-zone lydsystem, hvor forskellige kombinationer af meddelelser eller baggrundsmusik sendes til hver zone.

Typiske installationer til denne type system omfatter hoteller, skoler og kommercielle lokaler, hvor nogle zoner kan kræve lyd døgnet rundt, og andre kun kræver meddelelser.
